菲斯特S1菲涅爾投影屏尺寸：

80英寸顯示寬度1786mm，高度1010mm；

88英寸顯示寬度1948mm，高度1096mm;

100英寸顯示寬度2214mm，高度1245mm;

120英寸顯示寬度2657mm，高度1494mm。

準備工作

1.請將本文末尾的 對位圖 保存下來，稍后將會投影對應屏幕尺寸的對位圖，以安裝磁貼！

2.請將屏幕配件包中的吊墜、棉線與貼紙組裝起來，稍后將會用到。

3.屏幕安裝高度以實際需求為準，不會影響觀影效果。菲斯特科技基于人體工學研究，對安裝高度進行推薦，您可以參考：

最佳安裝高度：

80英寸屏幕底邊距離地面735mm，88英寸屏幕底邊距離地面695mm，

100英寸屏幕底邊距離地面630mm，120英寸屏幕底邊距離地面530mm。

開始安裝

1.在水平方向上量出一條長度與顯示寬度一致（80英寸1786mm，88英寸1948mm，100英寸2214mm，120英寸2657mm）的線段；將吊墜粘貼在該線段兩個端點的正上方。這就確定了投影畫面的寬幅。

2.打開投影機，確定投影畫面底邊的位置。您可以參照我們給出的高度數據，也可自行調整?？梢宰聛?lái)感受一下，畫面高度是否合適。將畫面底邊與吊墜的交點記為點A1、A2；垂直向上量出與顯示高度一致（80英寸1010mm，88英寸1096mm，100英寸1245mm，120英寸1494mm）的距離，取得點A3、A4。這四點就是投影畫面的四個頂點。

3.調整投影畫面，使畫面頂點與A1、A2、A3、A4分別重合。到這里，您就確定了正確的觀影區域。

4.投影S1畫卷光學屏專用對位圖；按照對位圖所示位置粘貼磁貼(各尺寸對位圖附在文末！)

粘貼時，對位圖可能會被身體擋住，以防萬一，可以提前做好標記。

5.磁貼的粘貼方法：點擊此處可詳細查看

①將背面的紅色保護膜上半部分撕開，對準對位圖所示位置，小心粘貼；粘貼時，應當從中間向兩邊將磁貼緩緩壓實，切勿心急；

②待上半部分貼好后，再將保護膜撕去，對磁貼的下半部分重復以上操作；

③粘貼完成后，如發現有氣泡、鼓包，可用美工刀將其劃破。

6.將S1畫卷光學屏吸附在磁貼上。

7.將吊墜取下，完成安裝。

S1畫卷光學屏80/88/100吋專用對位圖

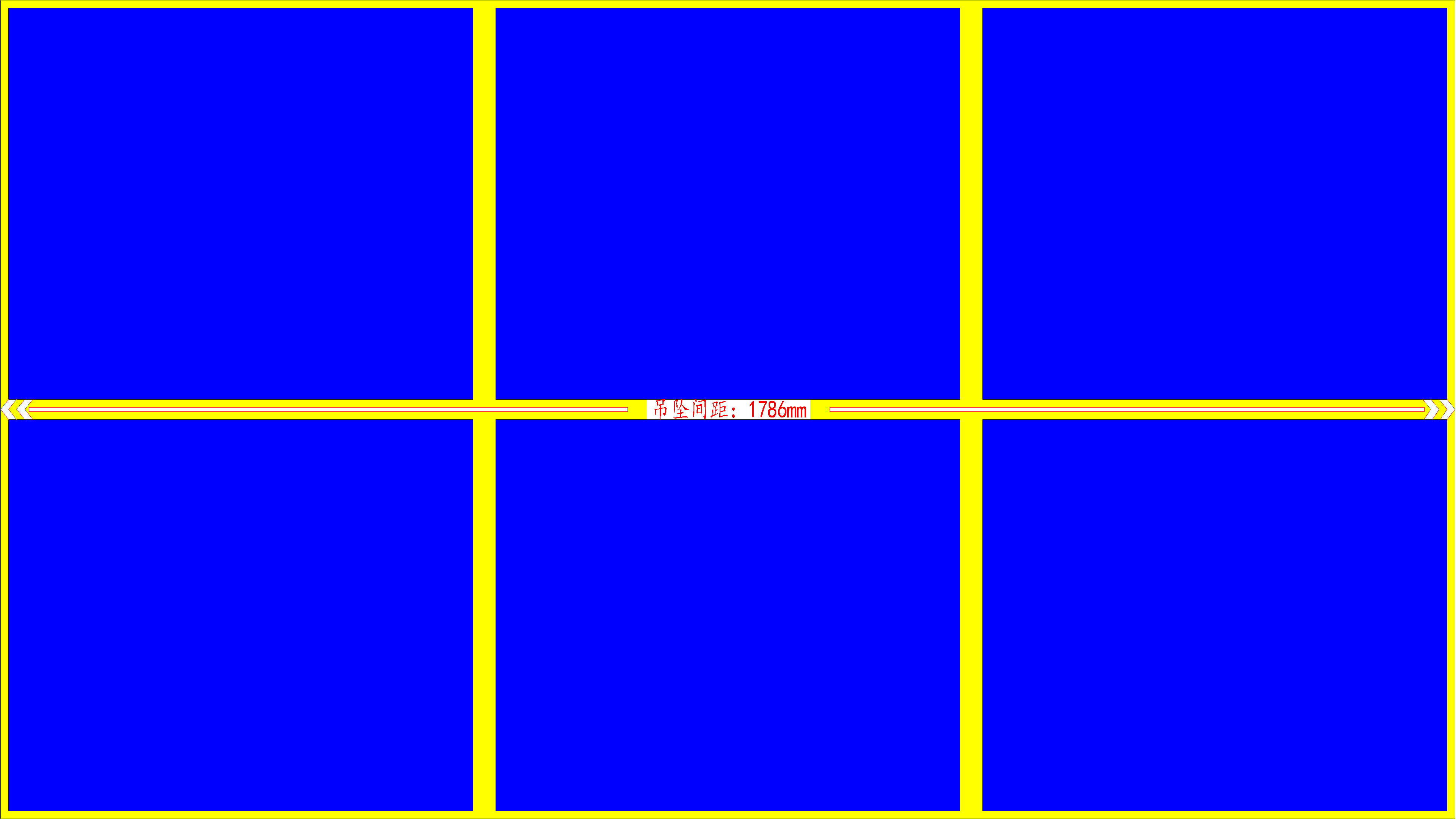

上圖是 S1畫卷光學屏80英寸專用對位圖

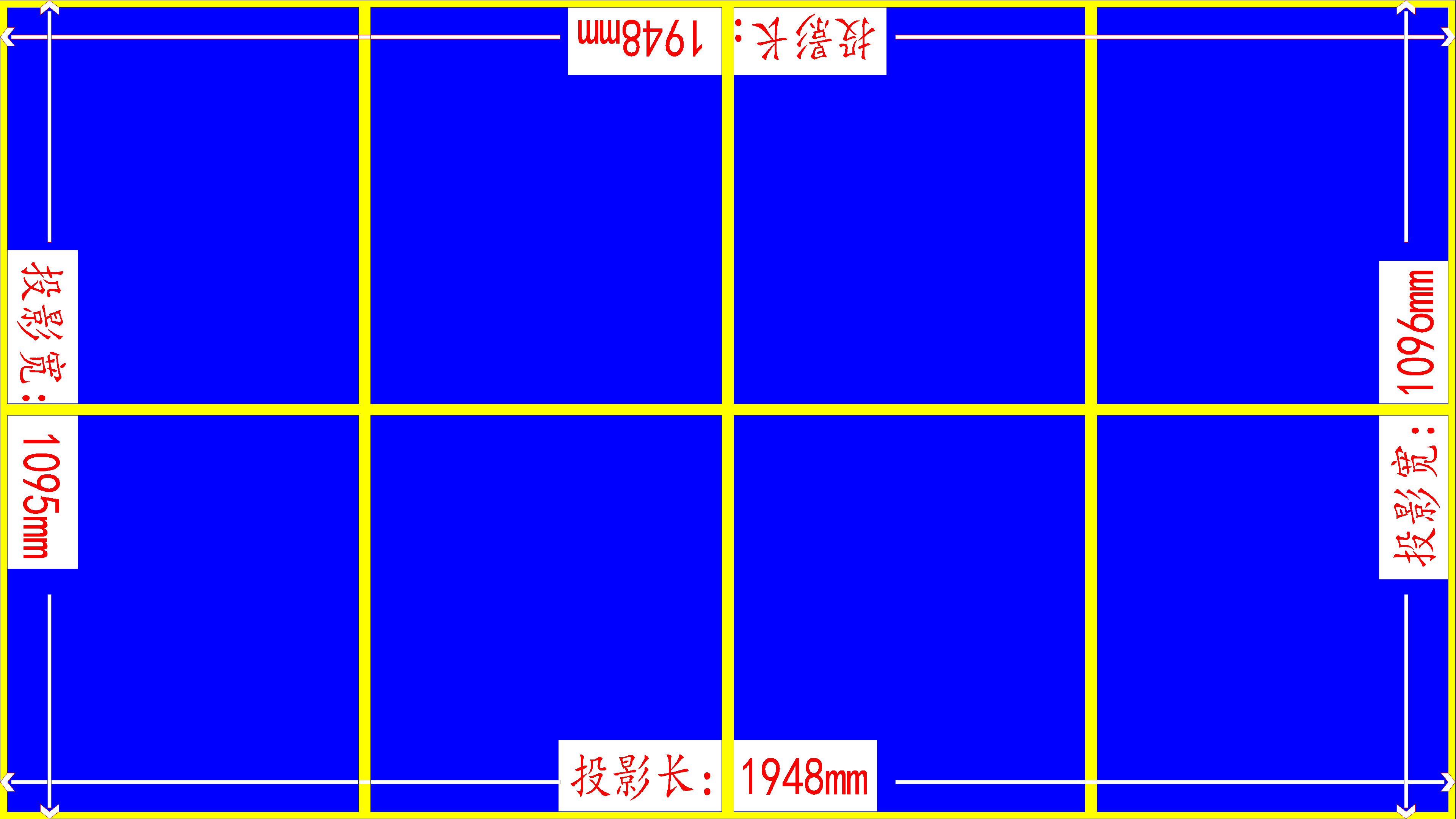

上圖是 S1畫卷光學屏88英寸專用對位圖

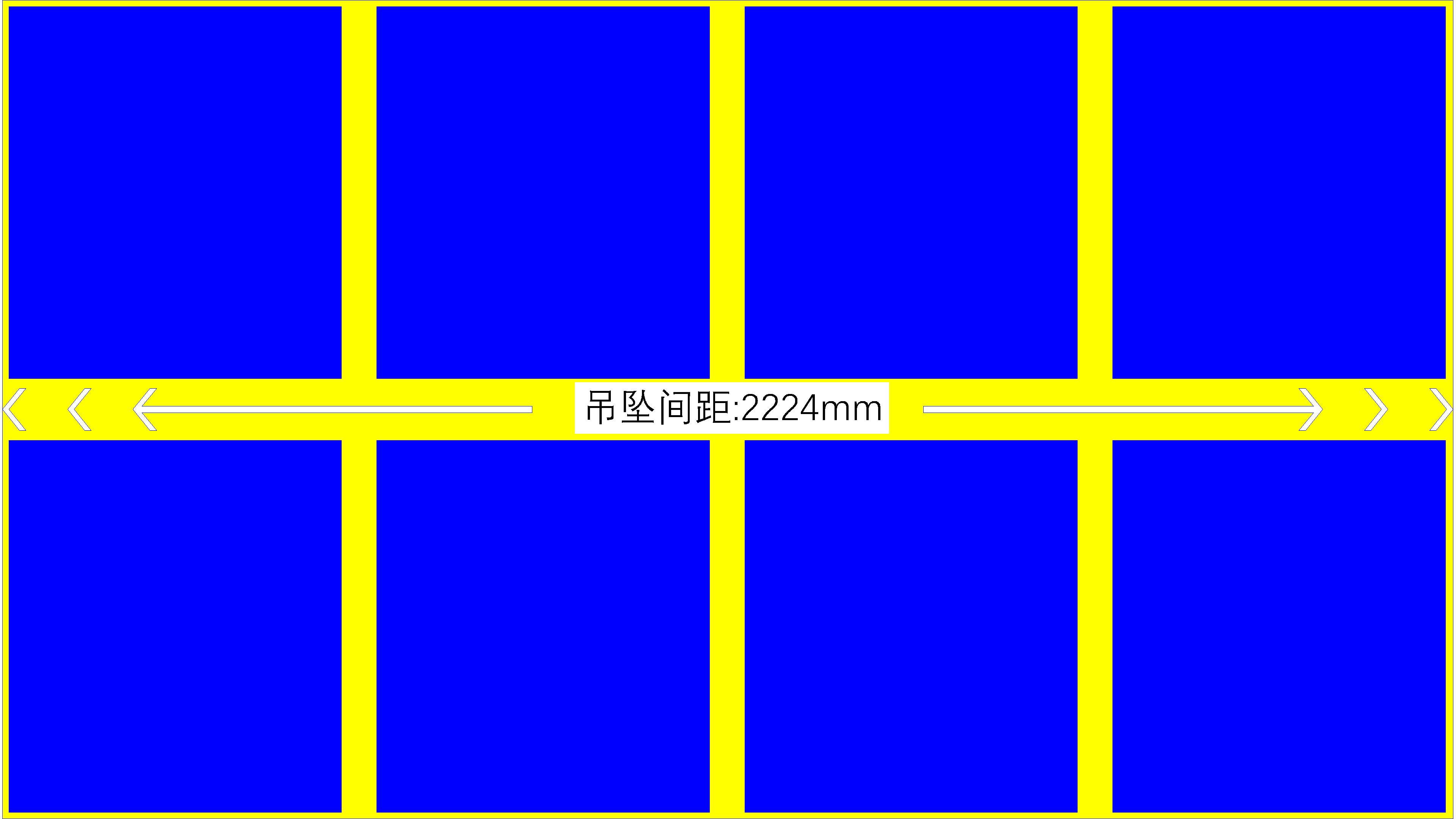

上圖是 S1畫卷光學屏100英寸專用對位圖

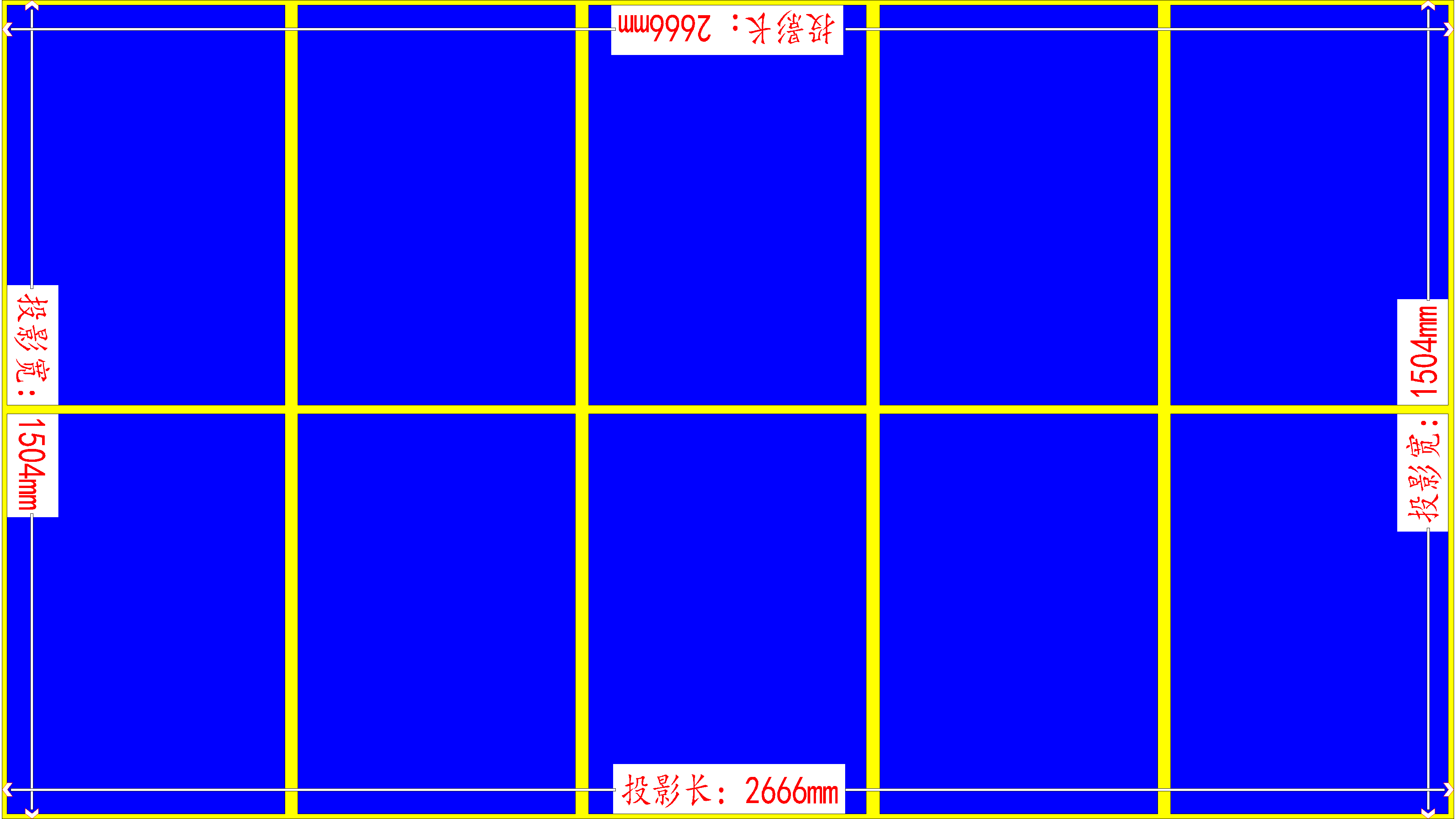

上圖是 S1畫卷光學屏120英寸專用對位圖
